FGI 33kV~35kV Indoor Type Static Var Generator met vloeibare koeling

Gedetailleerde informatie

Document:

Markeren:

Static Var Generator van 33 kV tot 35 kV

Productomschrijving

FGI 33kV~35kV Static Var Generator voor binnenshuis met vloeistofkoeling

Oplossingen voor netstabiliteit en inkomstenverhoging

Belangrijkste kenmerken en functies

Extreme Ride-ThroughVinnig herstellen van de normale werking na daling of stijging van de netspanning, zich aanpassen aan verschillende netomstandigheden zonder handmatige interventie.
Verminder van spanningsschommelingen:Dynamisch levert reactieve stroom om snel de spanning te stabiliseren en flikkerende belastingen te onderdrukken.
Betrouwbare dubbelvermogen:Het besturingssysteem is voorzien van een dubbele voedingsbron (380VAC/220VAC of 220VDC) met naadloze online back-up schakeling.
EMC-conforme behuizing:Anti-interferentie ontwerp slaagt strenge EMC-tests voor robuuste prestaties in uitdagende elektromagnetische omgevingen.
Overbodig en stabiel systeem:Opties voor een dual-master-besturingssysteem en automatische bypass voor aandrijvingseenheden zorgen voor een hoge beschikbaarheid.

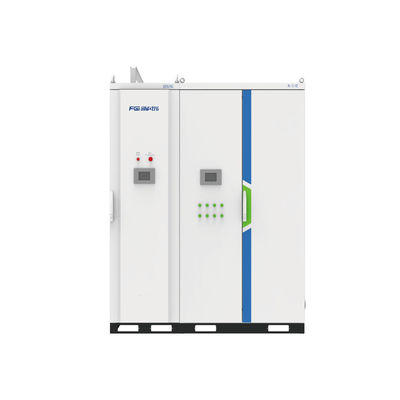

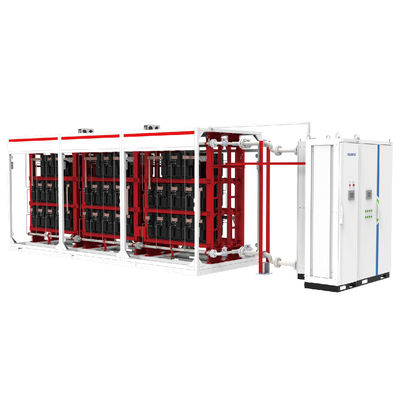

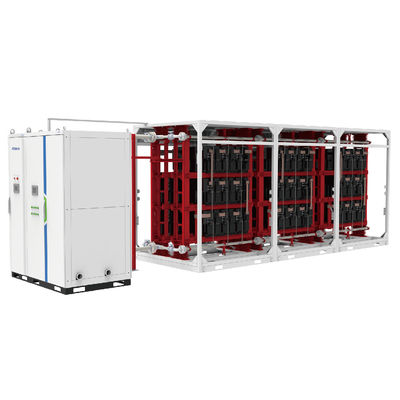

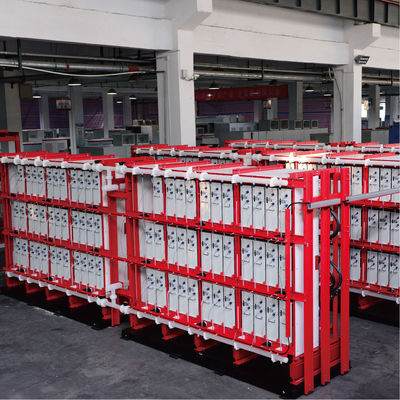

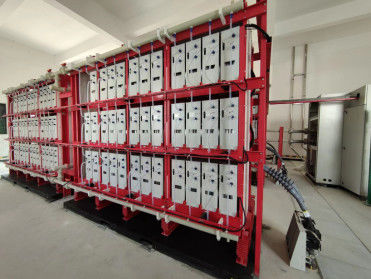

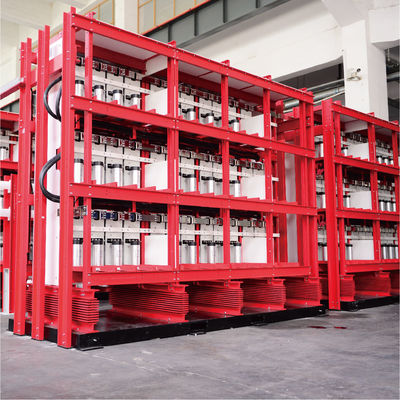

Foto's van producten

Afmetingen en specificaties

Spanningsklasse (kV)	Nominale capaciteit (Mvar)	Afmeting WDH (mm)	Gewicht (kg)	Type reactor
33 ~ 35	5.0~50.0	740079002600	9000 tot en met 14000	Luchtkernreactor
	51.0 tot 85.0	1150079002600	15800 tot en met 24000
	86.0~100.0	1600074002600	18000 tot en met 28000

Toepassingen

Integratie van hernieuwbare energie:Stabiliseert spanningsschommelingen in zonne- en windparken, verbetert de naleving van de vermogensactiviteiten en verbetert de betrouwbaarheid van het net.
Industriële energie kwaliteit:Biedt dynamische stroomcompensatie voor zware industriële belastingen, vermindert energiekosten en beschermt apparatuur.
Stabiliteit van het net:Behoudt spanningsstabiliteit tijdens belastingvariaties, reguleert de vermogensaandelen en voorkomt spanningscollaps.

Belangrijkste voordelen

Stabiliseren van de netwerking en vermijden van wettelijke sancties
Verhoogt de elektriciteitsproductiecapaciteit en verhoogt de inkomsten
Optimaliseert de stroomkwaliteit en verlengt de levensduur van apparatuur
Verbetering van de capaciteit voor netverbinding in gebieden met beperkte capaciteit

Technische specificaties

Parameter	Specificatie
Nominale spanning	33 kV ± 10% ∼38,5 kV ± 10%
Inlaatspanning	0.9~1.1 pu; LVRT 0pu ((150ms), 0.2pu ((625ms)
Frequentie	50/60 Hz; kortetermijnschommelingen toegestaan
Outputcapaciteit	±0,1Mvar±200 Mvar
Reactietijd	< 5 ms
Verlies van vermogen	< 0,8%
THDi	< 3%
Koelstand	Waterkoeling/luchtkoeling
IP-graad	IP30 (binnen); IP44 (buiten)
