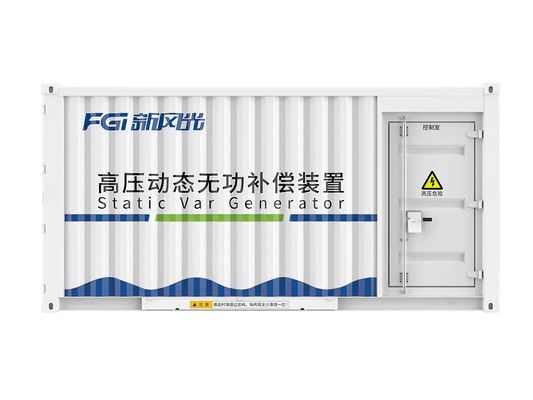

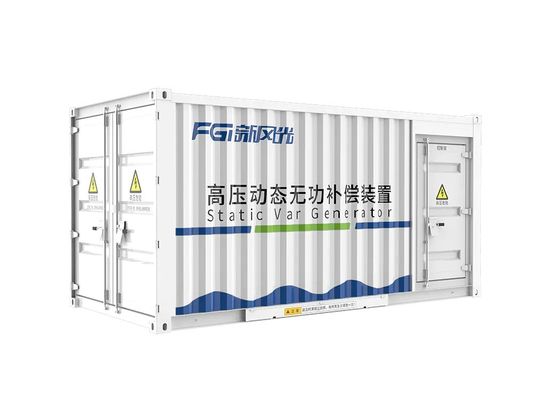

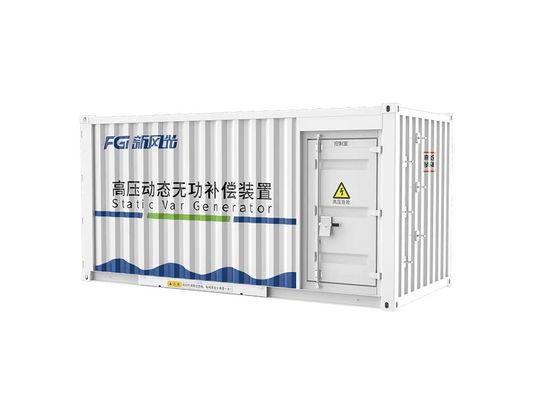

FGI Outdoor IP44 10kV High Voltage SVG met verbeterde duurzaamheid en nauwkeurige besturing

FGI Outdoor IP44 10kV High Voltage SVG met verbeterde duurzaamheid en nauwkeurige besturing

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Document:

FGI SVG STATCOM profile.pdf

Markeren:

10 kV hoogspanning SVG

10kV statische var-generator

Buiten statische var-generator SVG

Productomschrijving

FGI Outdoor IP44 10kV Hoogspannings SVG met Verbeterde Duurzaamheid en Precisiebesturing

Afmetingen

10kV Statische Var Generator (SVG) - Luchtgekoeld type

Spanningsklasse (kV)	Nominale capaciteit (Mvar)	Afmeting BDH (mm)	Gewicht (kg)	Reactortype
10	0.5～0.9	320023502591	3000	IJzerkernreactor
10	1.0~4.0	520024382591	5500~6300	IJzerkernreactor
10	5.0～6.0	520024382591	6700～6850	IJzerkernreactor
10	7.0～12.0	670024382591	6900～6950	Luchtkernreactor
10	13.0～21.0	970024382591	8000～12000	Luchtkernreactor

10kV Statische Var Generator (SVG) - Vloeistofgekoeld type

Spanningsklasse (kV)	Nominale capaciteit (Mvar)	Afmeting BDH (mm)	Gewicht (kg)	Reactortype
10	1.0～15.0	580024382800	8200～9200	Luchtkernreactor
10	16.0～25.0	930024382800	13000～15000	Luchtkernreactor

Voordelen

Maakt gebruik van een drieniveau structuur (topologie), waardoor de spanningsbelasting op individuele IGBT's wordt verminderd en du/dt wordt verlaagd

Maakt gebruik van een LCL-filtercircuit dat hoogfrequente harmonischen effectief absorbeert

Snelle reactietijd met een volledige reactietijd van ongeveer 3,8 ms

Hardwareplatform gebouwd met componenten van internationaal gerenommeerde fabrikanten die de productkwaliteit garanderen

Zeer nauwkeurig analoog bemonsteringsontwerp

Toepassing

FGSVG-serie producten kunnen op grote schaal worden gebruikt in de petrochemische industrie, energiesystemen, metallurgie, geëlektrificeerde spoorwegen, stedelijke bouw en andere industrieën, zoals verschillende asynchrone motoren, transformatoren, thyristoromvormers, frequentieomvormers, inductieovens, verlichtingsapparatuur, elektrische vlamboogovens, elektrische locomotieven, takels, kranen, stempelmachines, kranen, liften, windturbines, liften, elektrisch lasmachines, weerstandsovens, kwartssmeltovens en andere apparatuur bieden hoogwaardige en betrouwbare reactieve vermogenscompensatie en filteroplossingen.

FGSVG-serie producten verbeteren de transmissiecapaciteit van energie, verminderen energieverlies, compenseren reactief vermogen, regelen harmonischen, onderdrukken flikkering, stabiliseren de netspanning, balanceren het driefasensysteem, veranderen de dempingseigenschappen van het systeem en verbeteren de systeemstabiliteit.

Warmteafvoermodus

Technische specificaties

Naam	Specificatie
Nominale spanning	6kV±10%～35kV±10%r
Beoordelingspuntspanning	6kV±10%～35kV±10%r
Ingangsspanning	0.9~ 1.1pu; LVRT 0pu(150ms), 0.2pu(625ms)
Frequentie	50/60Hz; Sta kortstondige schommelingen toe
Uitgangsvermogen	±0.1Mvar～±200 Mvar
Startvermogen	±0.005Mvar
Compensatiestroomresolutie	0.5A
Reactietijd	<5ms
Overbelastingscapaciteit	>120% 1min
Energieverlies	<0.8%
THDi	<3%
Voeding	Dubbele voeding
Besturingsvermogen	380VAC, 220VAC/220VDC
Reactief vermogen regelmodus	Capacitieve en inductieve automatische continue soepele aanpassing
Communicatie-interface	Ethernet, RS485, CAN, Glasvezel
Communicatieprotocol	Modbus_RTU, Profibus, CDT91, IEC61850- 103/104
Werkingsmodus	Constante apparaat reactief vermogen modus, constante beoordelingspunt reactief vermogen modus, constante beoordelingspunt vermogensfactor modus, constante beoordelingspunt spanningsmodus en belastingcompensatiemodus
Parallelle modus	Multi-machine parallelle netwerkwerking, multi-bus uitgebreide compensatie en multi-groep FC uitgebreide compensatiebesturing
Bescherming	Cel DC overspanning, Cel DC onderspanning, SVG overstroom, aandrijffout, stroomunit overspanning, overstroom, overtemperatuur en communicatiefout; Beschermingsingangsinterface, beschermingsuitgangsinterface, abnormale systeemvoeding en andere beschermingsfuncties.
Foutafhandeling	Neem redundant ontwerp aan om te voldoen aan N-2 werking
Koelmodus	Waterkoeling/Luchtkoeling
IP-graad	IP30(binnen); IP44(buiten)
Opslagtemperatuur	-40℃～+70℃
Bedrijfstemperatuur	-35℃～ +40℃
Vochtigheid	<90% (25℃), geen condensatie
Hoogte	<=2000m (boven 2000m aangepast)
Aardbevingsintensiteit	Ⅷ graad
Vervuilingsniveau	Graad IV
