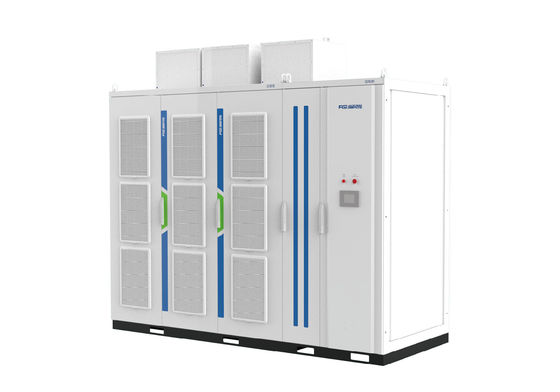

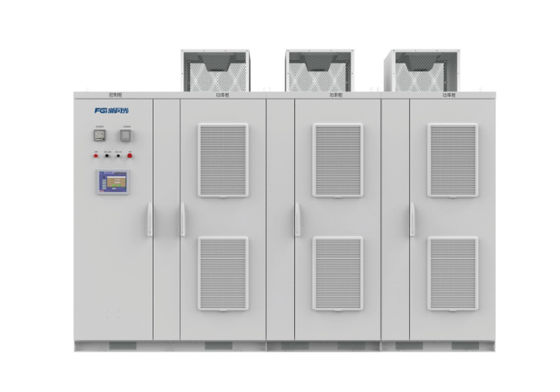

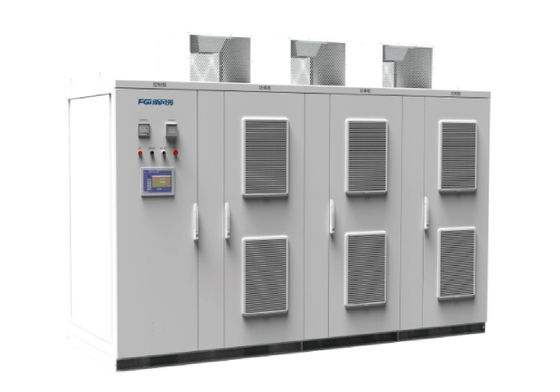

FGI 10kV~13.8kV Static Var Generator voor binnenshuis met luchtkoeling

Compacte, hoogwaardige statische var-generator die voldoet aan de industriestandaarden voor superieure netstabilisatie en kwaliteitsmanagement van stroom.

Belangrijkste kenmerken en functies

Extreme Ride-ThroughEen snelle herstelling na daling/opwaartse spanning van het net met automatische aanpassing aan verschillende netomstandigheden.
Verminder van spanningsschommelingen:Dynamische reactieve stroomvoorziening om de spanning te stabiliseren en flikkerend licht te onderdrukken in fluctuerende belastingomgevingen.
Betrouwbare dubbelvermogen:Het besturingssysteem is voorzien van een 380VAC/220VAC of 220VDC dubbele voedingsvoorziening met naadloze online back-up schakeling.
EMC-conforme behuizing:Het anti-interferentiekastontwerp slaagt in strenge EMC-tests voor robuuste elektromagnetische prestaties.
Overbodig en stabiel systeem:Optioneel dual-master-besturingssysteem en automatische bypass voor aandrijvingseenheden zorgen voor een hoge beschikbaarheid.

Afmetingen van het product

Spanningsklasse (kV)	Nominale capaciteit (Mvar)	Afmetingen W × D × H (mm)	Gewicht (kg)	Type reactor
Tien tot dertien.8	1.0 ¢2.0	4500 × 1400 × 2600	2000 ¢ 3150	IJzerkernreactor
Tien tot dertien.8	3.0	4500 × 1400 × 2600	2000 ¢ 3600	IJzerkernreactor
Tien tot dertien.8	4.0	4500 × 1400 × 2600	2000 ¥ 4000	IJzerkernreactor
Tien tot dertien.8	5.0	4500 × 1400 × 2600	4500	IJzerkernreactor
Tien tot dertien.8	6.0	3400×1400×2600	2500	Luchtkernreactor
Tien tot dertien.8	7.08.0	6900 × 1400 × 2600	6350	IJzerkernreactor
Tien tot dertien.8	9.0 ¥10.0	5600 × 1400 × 2600	4200	Luchtkernreactor
Tien tot dertien.8	11.0 ¢ 12.0	5700 × 1400 × 2600	4200	Luchtkernreactor
Tien tot dertien.8	13.0210	9500 × 1400 × 2600	7000 ¢ 9200	Luchtkernreactor

Toepassingen in de industrie

Integratie van hernieuwbare energie:Stabiliseert spanningsschommelingen in zonne- en windparken, verbetert de naleving van de vermogensaandelen en verbetert de betrouwbaarheid van het net.
Industriële energie kwaliteit:Biedt dynamische stroomcompensatie voor zware industriële belastingen, vermindert energiekosten en beschermt apparatuur.
Stabiliteit van het net:Behoudt spanningsstabiliteit bij belastingvariaties bij langeafstandsvervoer.

Operationeel voordeel

Stabiliseren van de netwerking en vermijden van wettelijke sancties door het handhaven van de kwaliteitsnormen voor elektriciteit
Verhoogt de efficiëntie van de elektriciteitsopwekking en verhoogt de inkomsten door geoptimaliseerde omvormerprestaties
Verlengt de levensduur van de apparatuur door harmonische signalen te onderdrukken en de algemene stroomkwaliteit te verbeteren
Verbetering van de capaciteit voor netverbinding in gebieden met beperkte infrastructuur

Technische specificaties

Parameter	Specificatie
Nominale spanning	10 kV ± 10% ∼13,8 kV ± 10%
Inlaatspanning	0.9~1.1 pu; LVRT 0pu ((150ms), 0.2pu ((625ms)
Frequentie	50/60 Hz; kortetermijnschommelingen toegestaan
Outputcapaciteit	±0,1Mvar±200 Mvar
Reactietijd	< 5 ms
Verlies van vermogen	< 0,8%
THDi	< 3%
Koelstand	Waterkoeling/luchtkoeling
IP-graad	IP30 (binnen); IP44 (buiten)
Werktemperatuur	-35°C+40°C

Selectiegids

Typ van installatie:Kies tussen binnen- of buitenruimte op basis van de omstandigheden op de locatie
Capaciteitsplanning:Beoordeling van de vereiste capaciteit op basis van specifieke toepassingsbehoeften
Bijzondere kenmerken:Overweegt geavanceerde harmonische filtering of flikkervermindering indien nodig
Koelmethode:Selecteer luchtgekoelde of vloeistofgekoelde systemen volgens de omgevingsomstandigheden

SVG-kenmerken binnen

Installatie in een gecontroleerde omgeving in elektrische/controlekamers met stabiele omstandigheden
Compacte structuur voor ruimte-efficiënte integratie in bestaande systemen
Vergemakkelijkt onderhoud zonder weersomstandigheden
Flexible koelmogelijkheden met een lager geluidsniveau
Meer infrastructuurvereisten, met inbegrip van speciale ruimtes en EMI-bescherming
